DESCRIPTION:

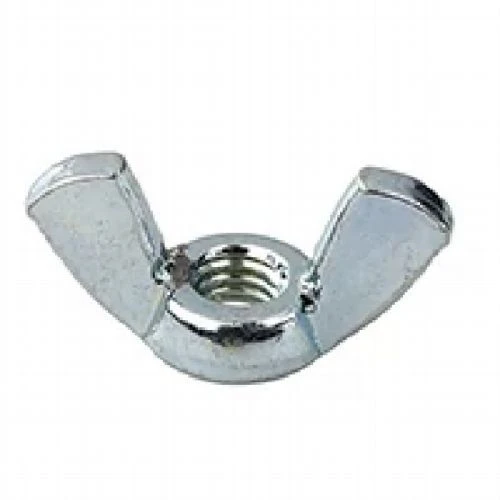

Les écrous à oreilles d'ITA Fasteners sont dotés de deux saillies plates et larges qui facilitent les réglages fréquents qui doivent être effectués à la main. Ils sont généralement ajustés sans l’aide d’outils et, pour cette raison, ils constituent l’une des fixations les plus populaires utilisées pour la rénovation domiciliaire. Ils ont également une esthétique soignée qui les rend visuellement attrayants pour les clients. À l'essentiel, cette fixation peut être utilisée dans des applications telles que les boutons de réglage de machine où un accès facile et rapide est requis.
Veuillez noter que ces écrous ne conviennent pas pour être utilisés dans des applications devant résister à de nombreuses vibrations. Cela peut gravement endommager la surface sur laquelle il a été fixé et également desserrer l'écrou de sa position. Par conséquent, il est crucial que sa capacité de gestion des vibrations soit soigneusement étudiée puis utilisée s’il est utilisé dans des applications critiques et exigeant une maintenance élevée. Il est disponible en acier inoxydable, en acier au carbone et en acier allié pour supporter plus d'usure tout en le rendant plus résistant à la corrosion.
NORMES DIMENSIONNELLES :
DIN 315, ANSI B 18.17
GAMME DE TAILLE:
Métrique : M3 à M12
Pouces : Nul
DIMENSIONS DES ÉCROUS À AILETTES
DIN 315 - Écrous à oreilles pouces
DIMENSIONS DES ÉCROUS À AILETTES DIN 315
|
D1 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
M24 |
|
D2 maximum |
8.0 |
11.0 |
13.0 |
16.0 |
20.0 |
23.0 |
28.0 |
29.0 |
35.0 |
44.0 |
|
Emax |
20.0 |
26.0 |
33.0 |
39.0 |
51.0 |
65.0 |
72.0 |
73.0 |
90.0 |
110.0 |
|
Gmax |
1.9 |
2.3 |
2.3 |
2.8 |
4.4 |
4.9 |
6.0 |
6.4 |
6.9 |
9.4 |
|
Hmax |
10.5 |
13.0 |
17.0 |
20.0 |
25.0 |
33.5 |
36.0 |
37.5 |
46.5 |
56.5 |
|
A |
8 |
10 |
12 |
16 |
20 |
23 |
23 |
28 |
36 |
45 |
|
Poids kg/1000 pièces |
2 |
3.5 |
5.9 |
8.7 |
14.8 |
37.8 |
75 |
86 |
161 |
260 |
ÉCROU À AILETTES - POUCES
TOUTES LES DONNÉES DIMENSIONNELLES SONT EN POUCES
|
TAILLE |
THDSPERINCH |
SÉRIE |
A |
B |
C |
D |
E |
G |
||||||
|
|
|
|
Déploiement des ailes |
Hauteur de l'aile |
Aile épaisse |
Entre les ailes |
|
|||||||
|
|
|
|
maximum |
min |
maximum |
min |
maximum |
min |
maximum |
min |
maximum |
|||
|
3(0.0990) |
48,56 |
Très bien. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
4 (0.1120) |
40,38 |
Très bien. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
5 (0.1250) |
40, |
Léger. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
44 |
Très bien. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
|
6 (0.1380) |
32, |
Léger. |
0.72 |
0.59 |
0.41 |
0.28 |
0.11 |
0.07 |
0.21 |
0.17 |
0.33 |
0.29 |
0.14 |
0.1 |
|
40 |
Très bien. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
|
8 (0.1640) |
32, |
Léger. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
36 |
Très bien. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
10 (0.1900) |
24, |
Léger. |
0.91 |
0.78 |
0.47 |
0.34 |
0.14 |
0.1 |
0.27 |
0.22 |
0.43 |
0.39 |
0.18 |
0.14 |
|
32 |
Très bien. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
12 (0.2160) |
24, |
Léger. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.33 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
28 |
Très bien. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
1/4 (0.2500) |
20, |
Léger. |
1.1 |
0.97 |
0.57 |
0.43 |
0.18 |
0.14 |
0.39 |
0.26 |
0.5 |
0.45 |
0.22 |
0.17 |
|
|
Rég. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
28 |
Très bien. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
|
5/16 (0.3125) |
18, |
Léger. |
1.25 |
1.12 |
0.66 |
0.53 |
0.21 |
0.17 |
0.39 |
0.32 |
0.58 |
0.51 |
0.25 |
0.2 |
|
|
Rég. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
|
24 |
Très bien. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
|
3/8 (0.3750) |
16, |
Léger. |
1.44 |
1.31 |
0.79 |
0.65 |
0.24 |
0.2 |
0.48 |
0.42 |
0.7 |
0.64 |
0.3 |
0.26 |
|
24 |
Rég. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
|
7/16 (0.4375) |
14, |
Léger. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
20 |
Très bien. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
|
1/2 (0.5000) |
13, |
Léger. |
1.94 |
1.81 |
1 |
0.87 |
0.33 |
0.26 |
0.65 |
0.54 |
0.93 |
0.86 |
0.39 |
0.35 |
|
20 |
Très bien. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
|
9/16 (0.5625) |
12, 18 |
Très bien. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
5/8 (0.6250) |
11, 18 |
Très bien. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
|
3/4 (0.7500) |
10, 16 |
Très bien. |
2.76 |
2.62 |
1.44 |
1.31 |
0.4 |
0.34 |
0.9 |
0.8 |
1.19 |
1.13 |
0.55 |
0.51 |
